壓縮垃圾車介紹及性能特點：
**技術：采用國內**技術高強度的U形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。?
污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。??
容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。?
高強度鋼板：垃圾箱等主要部件采用上海寶鋼產B480GNQR高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。?
液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。?
二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。?
緊急制動：具有全車緊急制動按鈕。?
多重操作：可選裝240L（單桶、雙桶）或360L、660L標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。?
車型基本參數表
公告型號 | CL5083ZYSBEV型純電動壓縮車 | 外形尺寸 | 7015x2250x2880,2650 |
底盤型號 | EQ1080TTZEVJ1 | 上裝容積 | 6方 |
總質量 | 8270KG | 上裝電動機額定功率 | 30KW |
整備質量 | 6050/5950KG | 上裝每小時消耗電量 | 20KWH |
軸距 | 3300MM | 建議充電樁功率 | 120KW |
輪胎 | 7.50R16LT 14PR,215/75R17.5 16PR | 充電時間(建議功率下) | 約1小時 |
軸數 | 2 | 底盤滿載續航里程 | 280 KM |
底盤電機**功率 | 135 KW | 電池類別 | 磷酸鐵鋰蓄電池 |
電池組額定電壓 | 521 V | 電池品牌 | 寧德時代 |
電池電量 | 106 KWH | 燃料種類 | 純電動 |
1 產品簡述
1.1 產品簡述
東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。
工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。
1.1 使用場景
該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。
2、產品性能特點
2.1、產品性能特點
(1) 弧形箱體，大大增加箱體容積，增加整車美觀程度。
(2) 專車專配，**匹配，比柴油車更節省步驟、故障率更低。
(3) 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。
(4) 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。
(5) 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。
(6) 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
(7) 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。
2.2、產品優勢
(1) 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。
(2) 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
(3) 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
2.3、注意事項：
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。
3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，
4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。
填充器在沒有落下且鎖止前，不得進入正常行駛。
2.4、底盤
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為8270kg
(4) 搭載106kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，
(5) 動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求
(6) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求
(7) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低
(8) 底盤承載能力強：后雙胎、軸距多樣化
(9) **爬坡度超20%，適合各種路況作業
(10) 上裝取電范圍廣，適合各類環衛車改裝
(11) 轎車化內飾及舒適性設置，電子化操控
(12) 安全可靠：配置寧德時代國內高端電池品牌
(13) 增配置：電源總開關，電池加熱系統
(14) 整車配置電量大，長時間作業無憂慮
3、 產品主要技術參數
3.1、底盤基本參數表
底盤型號 | EQ1080TTZEVJ1 |
駕駛室寬度（mm） | 1835/1995 |
總質量（kg） | 8270 |
軸距（mm） | 3850 |
續航里程（km） | 300 |
充電時間（h） | 快充1-3 |
**車速（km/h） | 85 |
**爬坡度（%） | 25 |
電池類型 | 磷酸鐵鋰 |
電池廠家 | CATL側掛 |
總電量（kwh） | 106 |
電機功率（kw） | 75/135 |
電機扭矩（nm） | 650/1600 |
3.3、 整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm/（罐體內部做防銹涂層） | |
箱體容積 | 6m3 | ||
罐體材質 | 錳鋼 | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 操作方式 | 遙控、手動、電動 | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
液壓油缸 | 型式 | 焊接式液壓油缸 | |
品牌 | 海普瑞斯 | ||
氣控閥 | 漢晟 | ||
液壓閥組 | 中梅/海普瑞斯 | ||
上裝**系統 | 百兆富 | ||
填充器 | CL-XLY | ||
【整車技術參數】 | |||
產品** | 泛亚电竞牌 | 公告批次 | 350 |
產品名稱 | 泛亚电竞牌CL5083ZYSBEV型純電動壓縮式垃圾車 | ||
總質量(kg) | 8270 | 整備質量(kg) | 6150,6050,5950 |
額定質量(kg) | 1925,2025,2125 | 外形尺寸(mm) | 7850,7015X2250X2880,2650 |
駕駛室準乘人數(人) | 3 | 鞍座**載質量(kg) | |
接近角/離去角(°) | 19/8,19/10 | 前懸/后懸(mm) | 1175/2425,1175/2140 |
軸荷(kg) | 3000/5270 | **車速(km/h) | 85 |
備注： | 1、該車主要用于垃圾清運,主要專用裝置為箱體,壓縮裝置。選用軸距：3850、mm ,3300mm;2、該車側面防護裝置的材料為鋁合金5052-H32,連接方式為螺栓連接;后下部防護由專用裝置代替,離地高度為410mm;選裝直接供電的ETC;3、動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M;4、選裝后部裝置,箱體樣式,鎖緊裝置,翻轉座裝置;外形長(mm)/高(mm)/后伸(mm)/整備質量(kg)/離去角(度)/后懸(mm)對應關系: 采用軸距3300mm時 ①翻桶裝置,密封蓋裝置：7015/2650/400/5950/10/ 2140;②三角斗裝置,:7015/2650/400/6050/10/2140;采用軸距3850mm時翻桶裝置,密封蓋裝置:7850/2880/400/6150/8/2425 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1080TTZEVJ1 | 底盤名稱 | 純電動載貨汽車底盤 |
**名稱 | 東風牌 | 生產企業 | 東風汽車集團有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距(mm) | 3300,3850 | ||
輪胎規格 | 7.50R16LT 14PR,215/75R17.5 16PR | ||
鋼板彈簧片數 | 6/6+5,6/8+4,3/3,7/6+5,7/8+4,3/3+3 | 前輪距(mm) | 1730,1683 |
燃料種類 | 純電動 | 后輪距(mm) | 1590 |
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 |
TZ368XSD03 | 大洋電機新動力科技有限公司 | 0 | 135 |
4、產品主要結構
4.1、整車基本結構分解
4.2、整車基本配件圖解
不銹鋼爬梯 |
|
液壓油箱、多路閥保護罩 |
|
多路換向閥 |
|
填充器保護罩、翻轉架 |
|
尾部電控裝置 |
|
遙控操作模塊 |
|
尾部污水箱 |
|
可調式鎖緊 |
|
平衡閥 |
|
填充器工作燈 |
|
海普瑞斯液壓油泵 |
|
接近開關保護系統 |
|
背壓閥 |
|

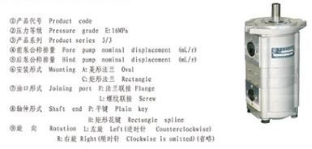

雙聯泵 |
|
產品配置 --- 選配
序號 | 名稱 | 圖片 | 功能 |
1 | 尾部掛桶翻轉板 |
| 尾部翻轉板， 可掛120L/240L/660L 垃圾桶。 |
2 | 三角斗 |
| 選配三角斗，同時斗內可掛兩個國標 240L 垃圾桶，避免路面二次污染，適用于不同作業環境 |
3 | 大落地斗 |
| 選配大落地斗， 避免路面二次污染， 適用于不同作業環境 |
